- 对线径1mm以下的O形环进行高速、高精度检查
- 可对顶面、底面及内外侧面进行高速检查。
- Rubber products (O-ring) visual inspection system

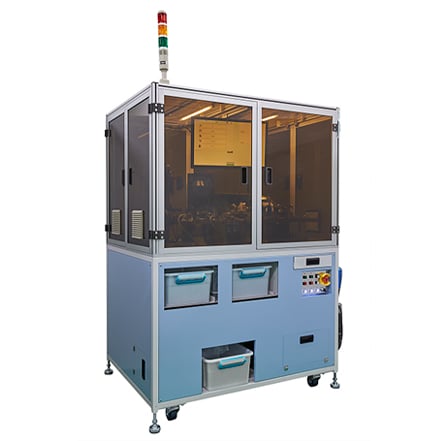

- 橡胶产品外观检查系统 RUVIS
橡胶产品外观检查系统 RUVIS
| 项目 | 规格 | |
|---|---|---|
| 检查功能 | 适用工件 | O形环 |
| 适用尺寸 | 直径5mm～30mm ※内外侧面需要检查时，应限制工件厚度，请随时咨询 |
|
| 检查内容 | 尺寸、污垢、划痕、缺口、裂纹、形状、变色等 | |
| 检查面 | 顶面、底面及内外侧面 ※亦可只检查表背面 | |
| 检查精度 | 8μm以上（含8μm） | |
| 处理能力 | 直径5mm：60,000个/小时 直径12mm：30,000个/小时 直径30mm：12,000个/小时 |
|
| 硬件 | 照明光学装置 | RGB照明 |
| 照相机 | CMOS相机 | |
| 通信部件 | 21英寸显示器 | |
| 判定处理部件 | 搭载威视博图像处理组件 | |
| 料斗 | 容量：9.5L | |
| 整列部件 | 无振动部件给料器式 | |
| 搬运部件 | 玻璃转台式 | |
| 筛选回收部件 | 气动式 | |
| 合格品回收部件 | 容量：10L | |
| 次品、未检查回收容器 | 容量：10L | |
| 软件 | 检查功能 | 个别判定处理及综合判定处理、检查条件设置、检查结果输出、检查模拟实验功能 |
| 诊断功能 | 检查状态监视、硬件机械监视、各种自行诊断 | |
| 尺寸、环境 | 尺寸 | W1500 × D1200 × H1800 |
| 机械重量 | 500Kg | |
| 电源 | AC200V（3相50/60Hz） | |
| 消耗电力 | 3.0Kw | |
| 压缩空气 | 0.5MPa | |
| 周围条件 | 温度：10～30℃、湿度：30～70％ | |
| 外装 | 烤漆 | |
