可短时间内完成2种产品的高速且高精度检查间的切换
- Tablet and capsule visual inspection system
- 片剂胶囊兼用外观检查系统 T/CVIS-NS-V1
片剂胶囊兼用外观检查系统
T/CVIS-NS-V1
单轨规格
- 片剂检查

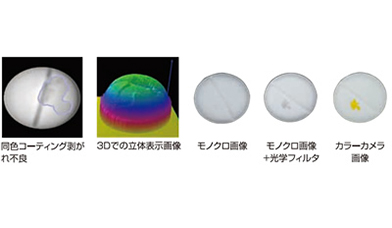

- 可实现最大30万片/小时处理能力。搭载高精度3D、彩色检查方式真实再现片剂表面状态,实现高精度的检查。
- 片剂处理能力
- 单轨规格:
圆形片剂 300,000片/小时(φ5mm实绩)
异形片剂 150,000片/小时(L8mm实绩)
※錠剤の形状等により、変動する場合があります。
- 胶囊检查
- 360度无死角帽顶部检查支持高精度印刷检查。
- 胶囊处理能力
- 单轨规格:
5号 最大125,000粒/小时
4号 最大117,500粒/小时
3号 最大110,000粒/小时
2号 最大100,000粒/小时
1号 最大92,500粒/小时
0号 最大85,000粒/小时
※因胶囊表面状态而异。
项目 | 规格 | ||
---|---|---|---|
检查功能 | 片剂 | 适用片剂 | 素片、薄膜衣片、糖衣片、单面/双面印刷·割线刻印片 |
适用剂形 | 圆形片剂直径5~12mm、厚2~8mm 各种异形片剂宽5~12mm、厚2~8mm、长5~21mm 也适用于标准规格外的片剂形状 | ||
检查内容 | 污点、划痕、异物附着、裂纹、缺角、变形、异色、变色、印刷飞白、印刷渗色、包衣不良、刻印不良 | ||
检查面 | 表背面、侧面 | ||
检查精度 | 相当于50μm见方以上的黑点缺陷 | ||
处理能力 | 圆形片剂 300,000片/小时(φ6mm实绩) 异形片剂 150,000片/小时(L8mm实绩) |
||
胶囊 | 适用胶囊 | 适用于单色或双色硬胶囊及印刷胶囊(帽、体全透明胶囊与低明度胶囊或对检查造成限制) | |
胶囊规格 | 0号~5号胶囊 | ||
检查内容 | 明暗检查:污点、异物附着、划痕、缺角、纵向裂纹、斜向裂纹、插边、孔缺等 形状检查:破碎、凹陷、长度残次、双帽、帽顶中央凹陷等 颜色检查:异种、变色等 印刷功能:无印刷、印刷渗色、印刷飞白等 帽顶部检查:污点、异物附着、划痕、缺角、破碎、凹陷等 |
||
检查面 | 帽、体 360度全方位及帽顶部 | ||
检查精度 | 相当于50μm见方以上的黑点缺陷 | ||
处理能力 | 170,000~250,000粒/小时(因胶囊表面状态而异) | ||
硬件 | 图像信息处理系统 | 照明光学装置 | 表面、侧面检查区域(LED照明)以及3D检查区域(激光照明) |
照相机 | 3CMOS彩色线阵传感器相机 4台、CMOS单色区域传感器相机 2台 | ||
操作面板 | 触摸面板 (Windows) | ||
判定处理部 | 搭载威视博图像处理组件 | ||
区分系统 | 区分装置 | 附气动式、区分监视装置 | |
不良品回收容器 | 容量27L | ||
未检查品回收容器 | 容量10L | ||
气动机械 | 传送用鼓风机2.2Kw、除粉用鼓风机0.75Kw、冷却光源用鼓风机 0.4Kw | ||
软件 | 检查功能 | 个别判定处理及综合判定处理、设置感应度输入 检查条件设置、检查结果输出、模拟功能 | |
诊断功能 | 检查状态监视、硬件机械监视、各种自行诊断 | ||
尺寸、环境 | 尺寸 | W1850mm × D1000mm × H1880mm | |
电源 | AC200V(3相)、50/60Hz | ||
消耗电力 | 9.0kVA | ||
压缩空气 | 0.5MPa以上 | ||
周围条件 | 温度10~30℃、湿度30~70% | ||
排气风量 | MAX 16m3/分钟 | ||
外装 | SUS304 表面拉丝处理 |
