得到进化的片剂外观检查系统（NS-VA系列）
- Tablet visual inspection system
- 片剂外观检查系统 TVIS-NS-VA1
片剂外观检查系统
TVIS-NS-VA1
单轨规格
- 高精度 3D检查（荣获仲井奖）
- 较之传统强调照明，几乎不会出现干扰。另外，可不受片剂颜色及斑纹影响，仅提取片剂刻印或缺口特征。可以高速高精度检出以传统方式难以检出的细微形状不良。在医药品生产过程中，为保证品质提高生产效率的贡献度获得了较高的评价，荣获了业界最高奖项的“制剂机械技术学会 仲井奖”。
- 高精度 文字检查 VCR
- 使得逐字检查印刷、刻印的标签处理得到进一步进化,通过高速处理可任意设置关注区域(ROI)的模板匹配,从而实现更高精度文字检查。
- 稳定搬运/处理能力提升
- 在构造简单的整列供给结构及圆盘轨道旋转方式中积累了一定的经验与实绩，实现了更加稳定的高处理能力。
单轨规格:
圆形片剂300,000片/小时（φ5mm实绩）
异形片剂150,000片/小时（L8mm实绩）
- 搭载图像处理系统 V-IPU
- 将HMI、机械控制、图像处理功能集成于到1台设备，实现了高精度高速的图像处理。配备丰富的图像处理库，通过专门设置各项缺陷检查的参数，可以检出以往难以检出的缺陷问题。
| 项目 | 规格 | ||
|---|---|---|---|
| 检查功能 | 适用片剂 | 素片、薄膜衣片、糖衣片、多层片 单面／双面印刷·带分割线·刻印片可 | |
| 适用剂形 | 圆形片剂直径5～12mm、厚2～8mm 各种异形片剂宽5～12mm、厚2～8mm、长5～21mm 也适用于标准规格外的片剂形状 | ||
| 检查内容 | 污点、划痕、异物附着、裂纹、缺角、变形、异色、变色、印刷飞白、印刷渗色、包衣不良、刻印不良 | ||
| 检查面 | 表背面、侧面 | ||
| 检查精度 | 相当于50μm见方以上的黑点缺陷 | ||
| 处理能力 | 圆形片剂 300,000片/小时(φ5mm实绩) 异形片剂 150,000片/小时(L8mm实绩) |
||
| 硬件 | 图像、信息处理系统 | 照明光学装置 | 表面、侧面检查区域（LED照明）以及3D检查区域（激光照明） |
| 照相机 | 3CMOS彩色线阵传感器相机 2台、CMOS单色区域传感器相机 2台 | ||
| 通信部件 | 触摸面板 (Windows) | ||
| 判定处理部 | 搭载威视博图像处理组件 | ||
| 区分系统 | 区分装置 | 气动式 附区分监视结构 | |
| 不良品回收容器 | 容量27L | ||
| 未检查品回收容器 | 容量10L | ||
| 气动机械 | 吸着传送用鼓风机3.7Kw、除粉用鼓风机0.75Kw | ||
| 软件 | 检查功能 | 个别判定处理及综合判定处理、设置感应度输入 检查条件设置、检查结果输出、模拟功能 | |
| 诊断功能 | 检查状态监视、硬件机械监视、各种自行诊断 | ||

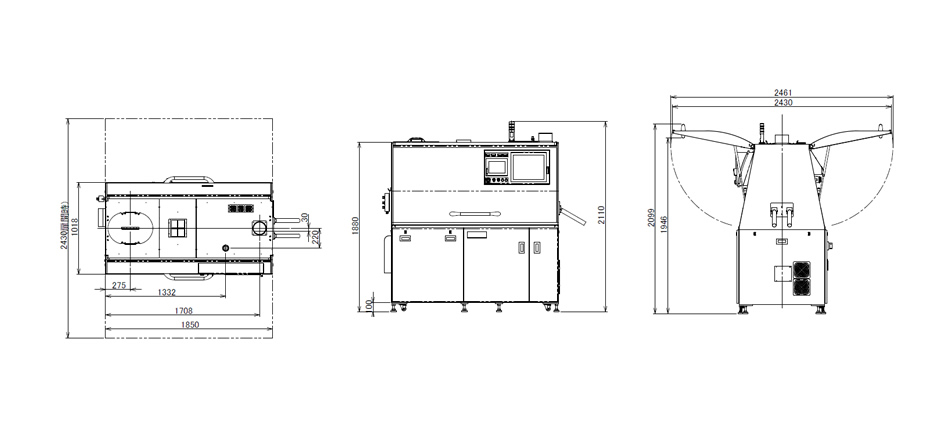

| 尺寸、环境 | 尺寸 | W1850mm × D1000mm × H1880mm | |
| 重量 | 1300kg | ||
| 电源 | AC200V（3相）、50／60Hz | ||
| 消耗电力 | 9.0kVA | ||
| 压缩空气 | 0.5MPa以上 | ||
| 周围条件 | 温度10～30℃、湿度30～70％ | ||
| 排气风量 | MAX 16m3/分钟 | ||
| 外装 | SUS304 表面拉丝处理 | ||
