- 線径1mm以下のOリングを多方向から高速・高精度に検査
- 上面下面および内外側面を、多方向から高速で検査することが可能です。
- Rubber products (O-ring) visual inspection system

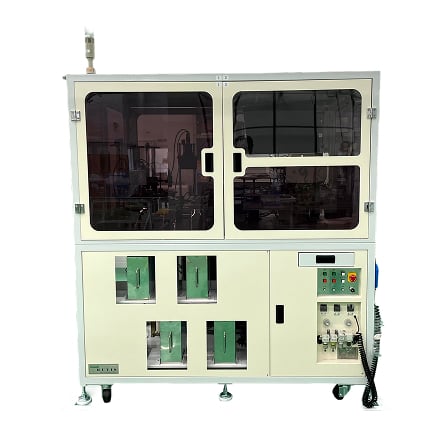

- ゴム製品外観検査システム RUVIS-TX
ゴム製品外観検査システム
RUVIS-TX
| 項目 | 仕様 | |
|---|---|---|
| 検査機能 | 適用ワーク | Oリング |
| 適用サイズ | Oリング対象・・・OD：5㎜～60㎜ ※内外側面の検査が必要な場合には、厚みに制限がありますので、都度お問い合わせください。 |
|
| 検査内容 | 寸法、汚点、傷、欠け、クラック、形状、変色他 | |
| 検査面 | 表裏面および内外側面 ※表裏面検査のみも可 | |
| ハードウェア | 照明光学装置 | 表裏面：RGBストロボLED照明 側面：ＲストロボLED照明 |
| カメラ | CMOSカメラ | |
| コミュニケーション部 | 21インチモニタ | |
| 判定処理部 | Viswill製画像処理ユニット(V-IPU)搭載 | |
| ホッパー | 容量 ： 40L（ベルトコンベア式供給） | |
| 整列部 | 無振動パーツフィーダー方式 | |
| 搬送部 | ガラス円盤方式 | |
| 選別回収部 | エアー吹き出し選別 | |
| 良品回収部 | 容量 ： 10L | |
| 不良、未検査回収容器 | 容量 ： 10L（不良、未検査） | |
| ソフトウェア | 検査機能 | 個別判定処理および総合判定処理、検査条件設定、検査結果出力、検査シミュレーション機能 |
| 診断機能 | 検査状態監視、ハード機器監視、各種自己診断 | |
| サイズ・環境 | サイズ | 1,650W × 1,250D × 1,820H(mm) |
| 機械重量 | 650Kg | |
| 電源 | 3相200 V | |
| 消費電力 | 3.0KVA | |
| 圧空 | 300 l/min | |
| 周囲条件 | 温度 ： 10～30℃、湿度 ： 30～70% | |
