Capsule visual inspection system
カプセル外観検査システム CVIS-NS-V1

カプセル外観検査システム
CVIS-NS-V1
1列仕様

12方向からの高精度検査システム
4台の3CMOSカラーラインセンサカメラでカプセルを12方向から検査し高精度に不良を検出します。頭頂部と胴部をユニット分割してカプセルトップの凹み等を効果的に検出できます。また、明色と暗色の照明を分離することで、2色カプセルや暗色カプセルなど様々な品種に対応します。
印刷合成検査
ランダムな向きで搬送される印刷を画像処理で結合し、印刷不良を精度良く検出します。

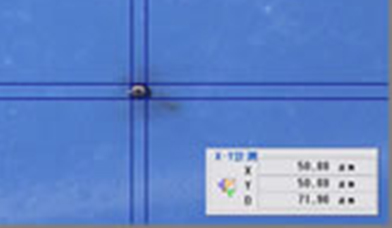

汚点50μm検出精度
汚点精度は50μm黒点まで検出可能です。
高処理能力
シンプル構造の整流部を2列にすることで、高処理能力を実現しました。
1列仕様:
5号 最大125,000 カプセル/時
4号 最大117,500 カプセル/時
3号 最大110,000 カプセル/時
2号 最大100,000 カプセル/時
1号 最大 92,500 カプセル/時
0号 最大 85,000 カプセル/時
※カプセルの表面状態により、変動する場合があります。
項目 仕様
検査機能 適用カプセル 単色または2色ハードカプセル、印刷カプセル可
(キャップ・ボディ共透明カプセル、低明度カプセルは検査に制限ある場合があります)
カプセルサイズ 0号~5号カプセル
検査内容 明暗検査 : 汚点、異物付着、傷、欠け、縦割れ、斜め割れ、ささくれ、穴あき等
形状検査 : つぶれ、へこみ、長さ不良、ダブルキャップ、中折れ等
色検査 : 異種、変色等
印刷機能 : 無印刷、印刷にじみ、印刷のかすれ等
頭頂部検査 : 汚点、異物付着、傷、欠け、つぶれ、へこみ等
検査面 キャップ・ボディ 各周方向全面および頭頂部
検査精度 50μm角以上の黒点相当欠陥
処理能力 85,000~125,000カプセル/時(カプセルの表面状態により変動することがあります)
ハードウェア 画像・情報処理系 照明光学装置 6検査ブロック(表面4、側面2)100W LED
カメラ 3CMOSカラーラインセンサカメラ 4台
コミュニケーション部 タッチパネル(Windows)
判定処理部 Viswill画像処理ユニット搭載
選別系 選別装置 エア方式 選別監視機構付き
不良品回収容器 容量27L
未検査品回収容器 容量10L
空圧機器 吸引搬送用ブロア3.7Kw、粉取り用ブロア0.75Kw
ソフトウェア 検査機能 個別判定処理および総合判定処理、設定感度入力 検査条件設定、検査結果出力、シミュレーション機能
診断機能 検査状態監視、ハード機器監視、各種自己診断
サイズ・環境 サイズ 1,850W × 1,000D × 1,880H
電源 AC200V(3相)、50/60Hz
消費電力 9.0kVA
圧空 0.5MPa以上
周囲条件 温度10~30℃、湿度30~70%
排気風量 MAX 16m3/分
外装 SUS304ヘアライン仕上げ
