- 全てが新しく、全てが革新的
-
・70万錠/時で印刷と外観検査が可能なシステム
・印刷前に外観検査を行い、良品判定された錠剤にのみインクジェット印刷を行う
・錠剤外観検査システムで培った高品質な外観検査を行う
- Tablet inspection and printing system

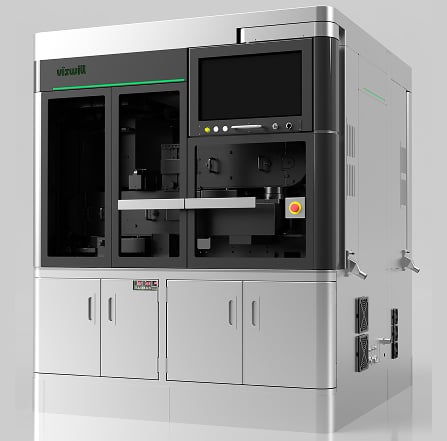

- 錠剤印刷検査システム TIPS-FR
錠剤印刷検査システム
TIPS-FR
- 現場の生産性をとことん追求
-
・業界シェアNo.1の「錠剤外観検査システム」と「錠剤印刷システム」を一台に結合
・印刷前に均質と強調検査が同時に可能
・印刷ユニット内にクリーニング機構を組み込むことでメンテナンス性を向上
・インクは顔料および染料の各色ラインナップあり
・1列または2列搬送を選択可能
・3D検査を標準搭載
・錠剤外観検査システムとしても使用可能

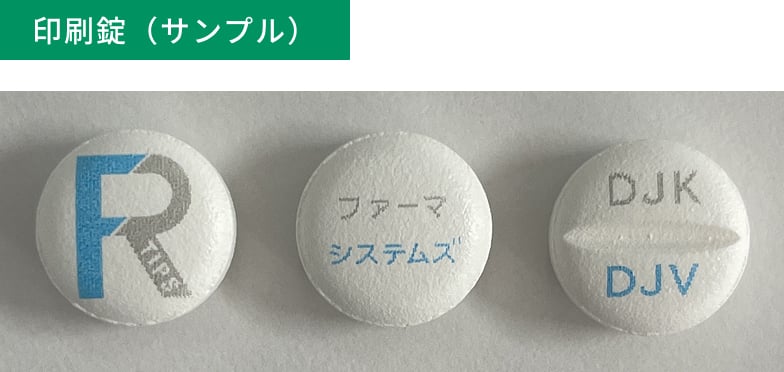

- 「超」速乾性顔料“DRYインク”シリーズに対応
- 素錠、フィルムコーティング錠、糖衣錠などのあらゆる錠剤に対応することができる"DRYインク"を独自に開発。
速乾性に優れ、転写不良やインク汚れの問題を解決します。

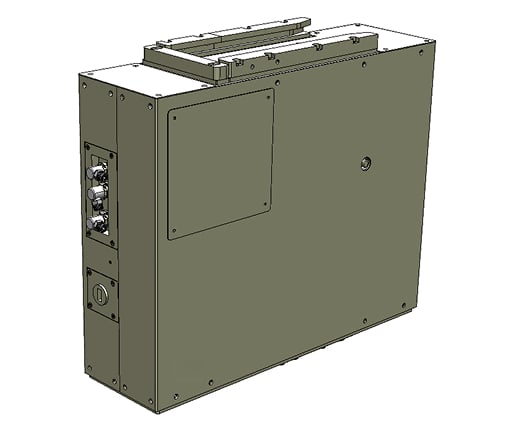

- 均質・強調検査ユニット
-

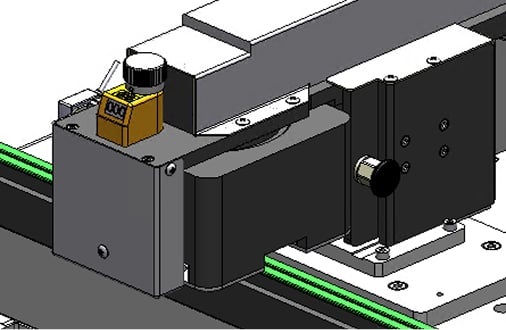

- 印刷ユニット
(クリーニング機構搭載) -
| 項目 | 仕様 | |||
|---|---|---|---|---|
| 検査機能 | 適用錠剤 | 素錠、フィルムコーティング錠、糖衣錠、片面／両面印刷・割線入り刻印錠剤 | ||
| 適用サイズ | 円形錠5～12mm径、2～8mm厚 異形錠5～12mm幅、2～8mm厚、5～21mm長 上記以外の剤形については、ご相談ください |
|||
| 検査内容 | 汚点、傷、異物付着、割れ、欠け、変形、異色、変色、印刷不良、にじみ、 コーティング不良、刻印不良 |
|||
| 検査面 | 表裏面、側面 | |||
| 検査精度 | 50μm角以上の黒点相当欠陥 | |||
| 印刷機能 | 印刷分解能 | 600dpi | ||
| 吐出方式 | ピエゾ方式(循環方式) | |||
| 多色印刷 | 同面2色 | |||
| 適用インク | 可食インク(水系、アルコール系) | |||
| クリーニング | パージ・ワイピング機構搭載 | |||
| 処理能力 | 2列仕様 | 円形錠700,000錠/時（φ5mm実績・錠剤サイズや形状により異なります） | ||
| 1列仕様 | 円形錠350,000錠/時（φ5mm実績・錠剤サイズや形状により異なります） | |||
| ハードウェア | 搬送系 | 方式 | 吸引ベルト方式 | |
| 速度 | 1000mm/s | |||
| ブロワー | 2列仕様 | 吸引搬送用ブロワー3.7kW × 3台 | ||
| 1列仕様 | 吸引搬送用ブロワー3.7kW × 2台 | |||
| 画像・ 情報処理系 |
カメラ | 2列仕様 | 割線認識、表・側面検査：CMOSエリアセンサーカメラ×16 | |
| 3D検査：CMOSエリアセンサーカメラ×4台 | ||||
| 1列仕様 | 割線認識、表・側面検査：CMOSエリアセンサーカメラ×8 | |||
| 3D検査：CMOSエリアセンサーカメラ×2台 | ||||
| 照明光学部 | 割線認識、表・側面検査ブロック（LED照明）および3D検査ブロック（レーザー照明） | |||
| コミュニケーション部 | タッチパネル | |||
| 判定処理部 | VISWILL画像処理ユニット搭載 | |||
| 選別系 | 選別装置 | エア方式、選別監視機構付き | ||
| 不良品 回収容器 |
2列仕様 | 容量28L | ||
| 1列仕様 | 容量14L | |||
| 未検査品 回収容器 |
2列仕様 | 容量14L | ||
| 1列仕様 | 容量7L | |||
| ソフトウェア | 検査機能 | 個別判定処理および総合判定処理、設定感度入力、検査結果出力、シミュレーション機能 | ||
| 印刷機能 | 印刷デザイン登録、印刷位置調整機構 | |||
| 診断機能 | 検査状態監視、ハード機器監視、各種自己診断 | |||

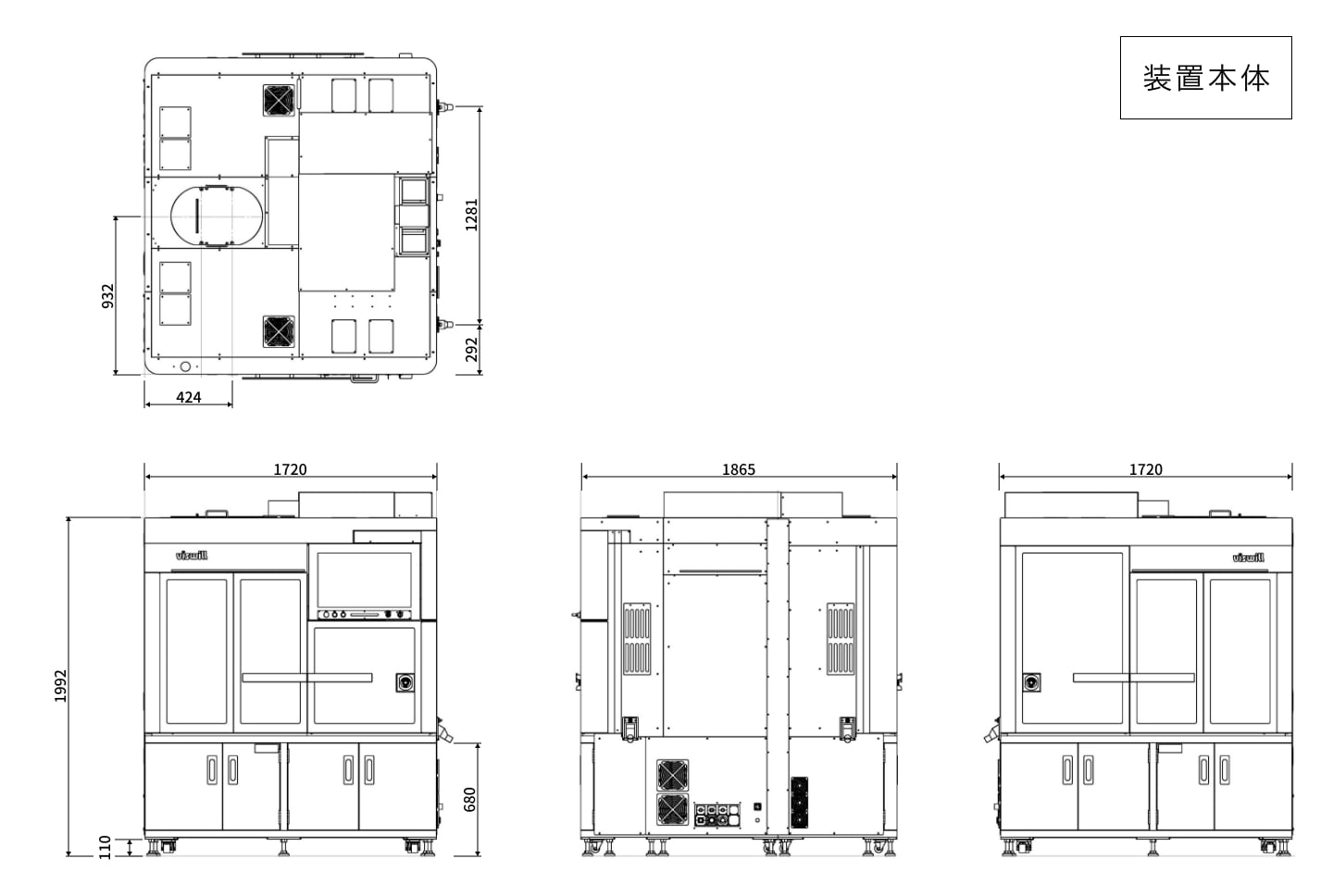

| サイズ・重量・外装 | 本体 | 2列仕様 | 1,720W × 1,865D × 1,992H | |
| 1列仕様 | 1,720W × 1,180D × 1,992H | |||

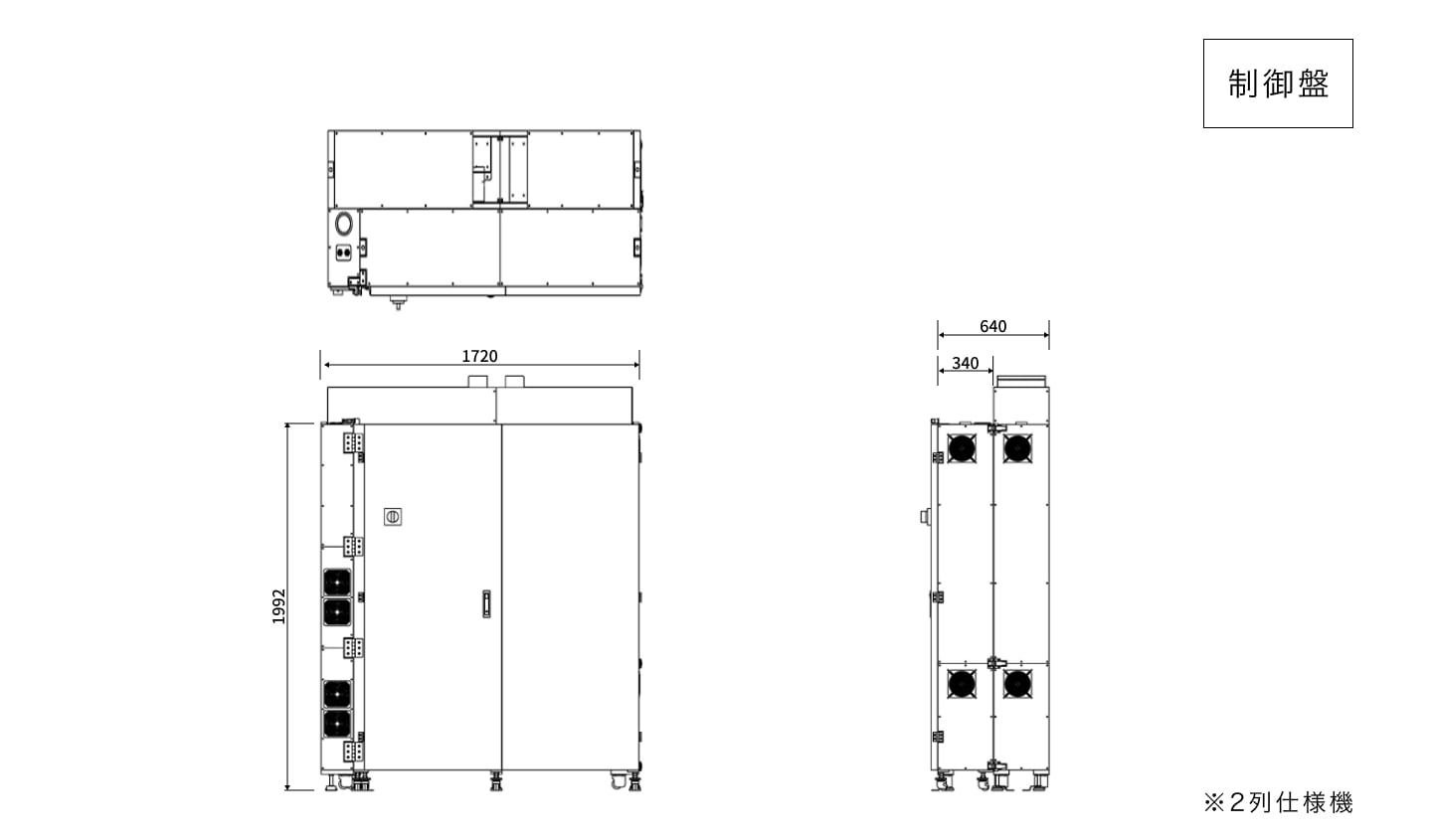

| 制御盤 | 2列仕様 | 1,720W × 640D × 1,992H | ||
| 1列仕様 | 1,720W × 340D × 1,992H | |||
| 重量 | 2列仕様 | 本体2,500kg、制御盤800kg | ||
| 1列仕様 | 本体1.500kg、制御盤600kg | |||
| 外装 | SUS304ヘアライン仕上げ | |||
| ユーティリティ・環境 | 電源 | AC200V(3相)、50/60Hz | ||
| 消費電力 | 18kVa | |||
| 圧空 | 0.5～1.0MPa | |||
| 周辺温度 | 温度：10～30℃、湿度：30～70%(結露無きこと) | |||
