Tablet visual inspection system
錠剤外観検査システム TVIS-NS-VA2

錠剤外観検査システム
TVIS-NS-VA2
2列仕様

高精度 3D検査(仲井賞受賞)
従来方式では検出困難であった微細な形状不良を、高速に検出可能です。
医薬品製造工程における品質保証と生産性向上への貢献度の高さを評価され、業界最高峰の「製剤機械技術学会 仲井賞」を受賞しました。
高精度 文字検査 VCR
印刷・刻印を1文字ずつ検査するラベリング処理をさらに進化させ、関心領域(ROI)を任意に設定可能なテンプレートマッチングを高速処理することでより高精度の文字検査が可能になりました。
右図のように「DJK」や「ファーマ」全体を検査することと、「ア」のみを詳細に検査することが可能です。
安定搬送/処理能力向上
シンプルな構造の整列・供給機構、ディスク・トラック回転方式に経験と実績を積み重ね、より安定的に高処理能力の実現を可能としました。
2列仕様:
円形錠剤 600,000錠/時(Φ5mm実績)
異形錠剤 300,000錠/時( L8mm実績)
画像処理システム V-IPU搭載
HMI・ワーク制御・画像処理を1台に集約し、高精度・高速画像処理を実現しました。
豊富な画像処理ライブラリを持ち、従来の1ライン映像波形ごとの検査から、各ライン映像を1錠分撮像した、エリア画像にて検査することで、従来検出困難であった不良特徴を抽出することが可能になりました。
項目 仕様
検査機能 適用錠剤 素錠、フィルムコート錠、糖衣錠、多層錠
片面/両面印刷・割線入り・刻印錠可
適用剤形 円形錠5~12mm径、2~8mm厚 異形錠5~12幅、2~8mm厚、5~21mm長
標準仕様外の剤型についても対応可能です
検査内容 汚点、傷、異物付着、割れ、欠け、変形、異色、変色、印刷かすれ、にじみ、コーティング不良、刻印不良
検査面 表裏面・側面
検査精度 50μm角以上の黒点相当欠陥
処理能力 円形錠剤 600,000錠/時(φ5mm実績)
異形錠剤 300,000錠/時( L8mm実績)
ハードウェア 画像・情報処理系 照明光学装置 表・側面検査ブロック(LED照明)および3D検査ブロック(レーザー照明)
カメラ 3CMOSカラーラインセンサカメラ 4台、CMOSモノクロエリアセンサカメラ 4台
コミュニケーション部 タッチパネル(Windows)
判定処理部 Viswill画像処理ユニット搭載
選別系 選別装置 エア方式 選別監視機構付き
不良品回収容器 容量27L
未検査品回収容器 容量10L
空圧機器 吸引搬送用ブロア3.7Kw、粉取り用ブロア0.75Kw
ソフトウェア 検査機能 個別判定処理および総合判定処理、設定感度入力
検査条件設定、検査結果出力、シミュレーション機能
診断機能 検査状態監視、ハード機器監視、各種自己診断

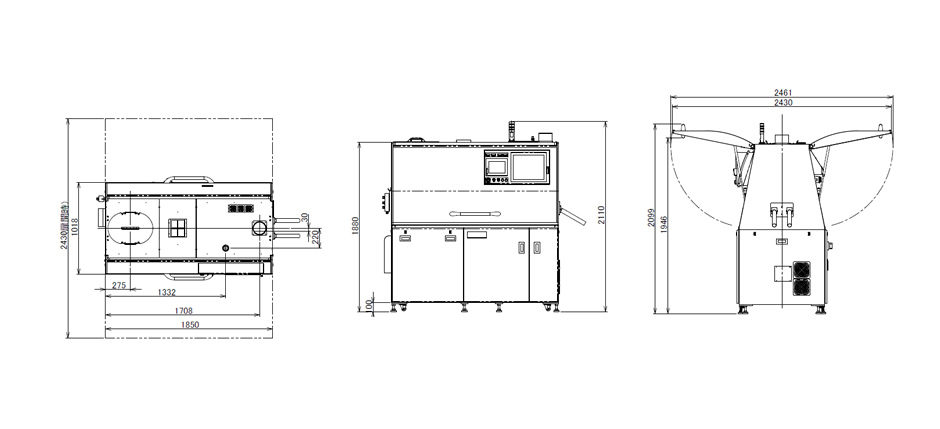

サイズ・環境 サイズ 1,850W × 1,000D × 1,880H
重量 1300kg
電源 AC200V(3相)、50/60Hz
消費電力 9.0kVA
圧空 0.5MPa以上
周囲条件 温度10~30℃、湿度30~70%
排気風量 MAX 16m3/分
外装 SUS304ヘアライン仕上げ
